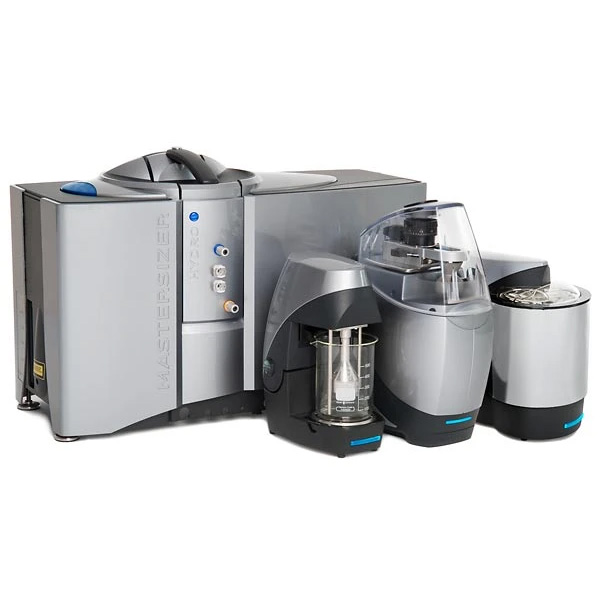

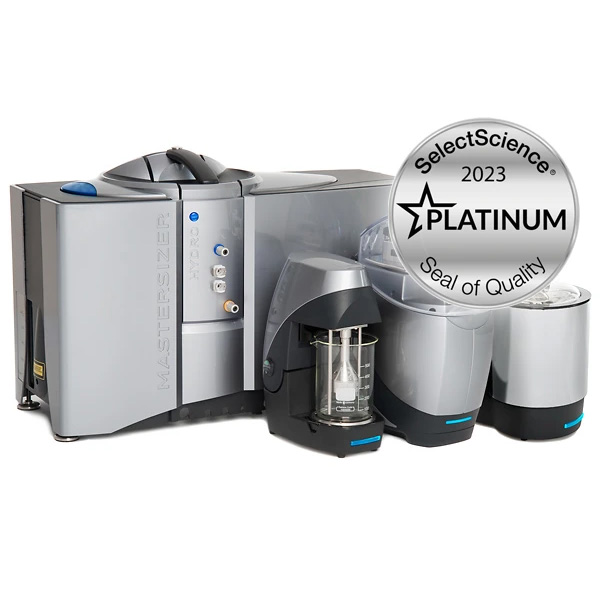

Mastersizer 3000

概述

Mastersizer 3000这款激光粒度仪各设计阶段均融入了专家工程及应用诀窍，特点如下：

• 具有高分辨率及灵敏度，适用于干湿样品的测定，量程达到0.01um-3500um，而无需更换透镜
• 实时测量速度高达10000次/秒，对任何分布的不规则样品均可达到高测量精度。
• 多功能湿法/干法分散进样系统，针对不同的样品提供全方位的分散测试解决方案。
• 采用折叠的全密封防尘光路结构，体积小巧，释放了操作台的空间。
• 简单直观的多功能中英文软件，支持个性化的测量设置和数据呈现。
• 符合ISO、USP以及EP等粒度测量的国际标准

工作原理

Mastersizer 3000激光粒度分析仪采用激光衍射技术测量粒度。 当激光束穿过分散的颗粒样品时，通过测量散射光的强度来完成粒度测量。 然后数据用于分析计算形成该散射光谱图的颗粒粒度分布。

典型的系统由三个主要元件构成：

• 光学平台 - 分散的样品穿过光学平台的测量区，在该测量区，激光束照射到颗粒上。 当红光和蓝光照射到样品颗粒时，会在很宽的角度内产生散射，一系列检测器能够准确测量颗粒的散射光强。
• 样品分散装置（附件）。 样品分散由一系列干湿法分散装置控制。 确保颗粒以正确的浓度以及合适稳定的分散状态传送至光学平台的测量区域。
• 仪器软件： Mastersizer 3000软件在测量过程中对系统进行控制，并对散射数据进行分析，计算粒度分布。 该软件还可在方法开发过程中提供即时反馈，并为结果质量提供专业建议。

技术指标

常规

粒子大小	混悬液，乳剂、干粉等
原理	激光衍射
分析	米氏(Mie)及夫琅霍夫(Fraunhofer)
数据采集速率	10 kHz
典型测量时间	<10 秒
尺寸 （宽, 长, 高）：	690mm x 300mm x 450mm（长x宽x高）
重量	30 公斤

光学系统

红光光源	大值(M) 4mW He-Ne, 632.8nm
蓝光光源	大值(M) 10 mW LED，470 nm
透镜分布	反傅立叶 （会聚光束）
有效焦距	300mm

检测器

分布	非均匀交叉大面积补偿三维立体系统，对数间隔排列
角度范围	0.015 – 144度（实际物理检测角度）
对光	智能全自动

粒度

粒子大小	0.01 - 3500 µm *（全量程无需更换透镜）
粒度分级数目	100 (用户可调)
精确度	优于0.6% **
重复性	优于0.5%变量*
重现性	优于1%变量*

软件

21 CFR 第 11 部分	使运行模式符合ER/ES标准。

系统符合规则

激光安全：	Class 1, IEC60825-1:2007 and CFR Chapter I: Sub-chapter J: Part 1040 (CDRH)
法规测试	符合RoHS and WEEE  符合CE/FCC 满足欧洲低压指令的要求

系统

电源功率	100/240 v，50/60 Hz
湿度	10%-80%RH（无冷凝）
操作温度（°C）	+5°C 至 +40°C。
产品储存温度	-20°C 至 +50°C。
（IP） 等级	IP41B

注解（N）

*	依赖于样品及样品制备。
**	准确定义单峰乳胶颗粒的测量标准。 该参数取决于乳胶球颗粒制备的不确定度。 依赖于样品及样品制备。
